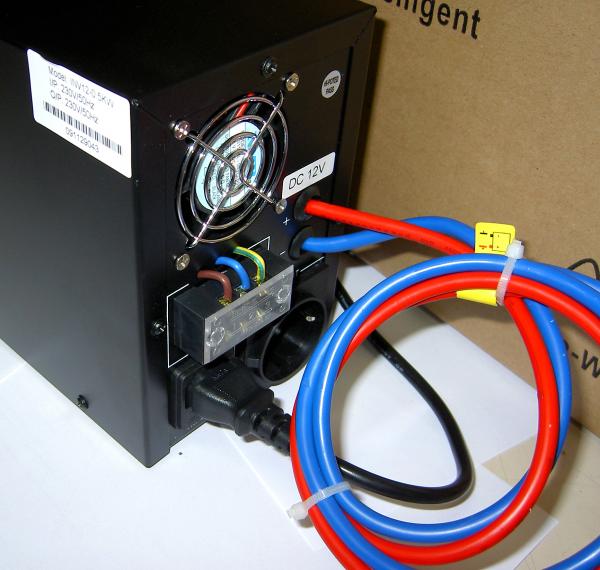

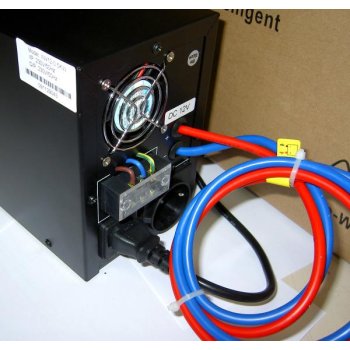

Zespół Zasilania Awaryjnego ZZA-500S (czysty sinus).
Urządzenie jest przeznaczone do buforowego zasilania urządzeń elektrycznych o znamionowym napięciu pracy 230V 50Hz w przypadku zaniku napięcia sieci energetycznej, przy czym źródłem tej energii zasilającej jest akumulator żelowy, o napięciu 12V.
Z chwilą pojawienia się napięcia sieci energetycznej urządzenie samoczynnie przełącza zasilany obiekt ponownie na tę sieć, zaprzestaje generacji energii zastępczej, a samo przystępuje do ładowania lub doładowywania akumulatora, z którym współpracuje, czerpiąc energię ładowania z sieci. Urządzenie pracuje bezobsługowo, stale utrzymując gotowość podjęcia funkcji zasilania zastępczego oraz stale nadzorując stan akumulatora, nie dopuszczając do jego rozładowania, a w razie potrzeby doładowując go.
Włącznik na panelu czołowym włącza i wyłącza sam inwerter i jeżeli jest sieć zasilająca to przy wyłączonym inwerterze napięcie z wejścia przepuszczane jest na wyjście (bez możliwości automatycznego załączenia inwertora po zaniku zasilania) oraz doładowywany jest podłączony zewnętrzny akumulator - wyświetlacz w tym trybie pracy na bypassie jest tylko podświetlony. Jeśli wyłącznik na panelu czołowym jest włączony urządzenie realizuje funkcje typowego zasilacza awaryjnego czy też UPS-a.
Wyposażony w 8A ładowarkę, przystosowany do podłączenia akumulatorów żelowych i AGM o pojemności od 44Ah do 200Ah.
Moc [W] - 500W
Panel - LCD
Napięcie wejściowe [V] - 180 - 260 V
Częstotliwość wejściowa [Hz] - 45 – 64, przy pracy z siecią częstotliwość wyjściowa odpowiada częstotliwości wejściowej
Napięcie wyjściowe z bat.[V] - 230 +/- 10%
O częstotliwości [Hz] - 50Hz
Znamionowe napięcie akumulatorów [V] - 12V
Sygnał wyjściowy - Czysta sinusoida, THD< 4% przy pełnym obciążeniu
Czas przełączenia - < 10ms
Ochrona - Przepięcie, napięcie za niskie, napięcie za wysokie, niski stan baterii, zwarcie na wyjściu
Przeciążenie - 100-120% 30 s, >120% 100 ms
Temperatura otoczenia [C] - od 0 -do 40
Wilgotność powietrza - 20 - 90 %
Wymiary WxDxH [mm] - 115x380x165
Masa [kg] 9kg
